Булева вырезка

Существует четыре варианта булевой операции вырезки (cut):

 уточнить (refine) - добавляет к операнду А новые грани в местах, где он пересекается с поверхностью операнда В;

 расщепить (split) - добавляет два набора новых граней к операнду А в местах, где он пересекается с поверхностью операнда В. Каждый из этих наборов используется для задания отдельных элементов в каркасе, так что каркас можно легко разбить. Другими словами, команда Split разделяет сетку операнда А на две части. Граница частей определяется пересечением с операндом В;

 убрать внутри (remove inside) - удаляет грани операнда А, которые оказались внутри объема операнда В. Эта опция работает как булево исключение, только к операнду А не добавляются грани;

 убрать снаружи (remove outside) - удаляет грани операнда А, которые оказались вне объема операнда В. Эта опция работает как булево пересечение, только к операнду А не добавляются грани.

1. Воспользовавшись панелью Create

, создайте два пересекающихся объекта.

2. Выделите объект, из которого вы хотите произвести вырезку (рис. 10.10).

Рис. 10.10. Выделите объект, из которого будет производиться вырезка

3. Примените команду Boolean.

4. В свитке Parameters (Параметры) выберите команду Cut (Вырезка) -рис. 10.11.

Рис. 10.11. Выберите команду Cut => Remove Inside

5. Щелкните по кнопке Pick Operand В, а затем по второму объекту. Первый объект вырежется по форме второго (рис. 10.12).

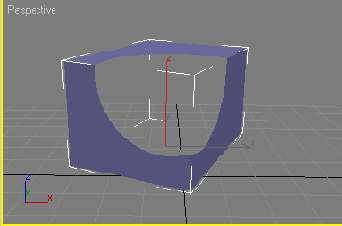

Рис. 10.12. Сфера вырезает в кубе дыру, не создавая на месте вырезки новых граней
