Выделение подобъектов форм


Существует три типа подобъектов форм (рис. 9.2):

  • вершина (vertex);
  • сегмент (segment);
  • сплайн (spline).

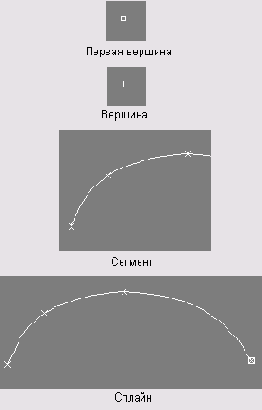

  • Рис. 9.2. Подобъекты формы. Первая вершина показана как квадрат

    Вершина задает положение точки в пространстве с помощью XYZ-координат. Сегмент - прямая линия или кривая, соединяющая две вершины.

    Сплайн - набор вершин и соединяющих их сегментов.

    Подобъект можно выделить:

  •  щелчком клавиши мыши;
  •  выбрав область выделения;
  •  выделив именованный набор подобъектов.
  • Кроме того, вы можете:

  •  произвести выделение нескольких подобъектов, удерживая клавишу Ctrl;
  •  снять выделение, удерживая клавишу Alt;
  •  заблокировать или разблокировать выделение подобъектов;
  •  инвертировать выделение подобъектов.
  • Чтобы выделить объект формы, когда вы находитесь на уровне подобъектов, примените модификатор подобъекта формы или преобразуйте объект в редактируемый сплайн (editable spline). Так же, как и в случае редактирования сеточных объектов, за вами остается выбор, какой из этих двух методов ипользовать.

    Выделение подобъектов можно произвести в том случае, когда открыта панель Modify (Изменить) и задан уровень выделения подобъектов. Если включен режим выделения подобъектов, выделение объектов в окне проекции недоступно.

    Редактируемые сплайны в действительности являются редактируемыми формами, а не каким-то специальным видом сплайнов. То же самое относится и к модификатору Edit Spline (Правка сплайна) - он является только модификатором форм и не может применяться к какому-либо иному типу объектов.
