Разбиение сплайна


Команда Break (Разбить) позволяет разрезать сплайн в точке вершины.

1. Выделите форму.

2. Щелкнув по кнопке

, откройте панель Modify.

3. Преобразуйте форму в редактируемый сплайн или примените к ней модификатор Edit Spline.

4. Установите уровень редактирования вершин с помощью кнопки

.

5. Выделите вершину, в которой вы хотите разбить сплайн (рис. 9.40).

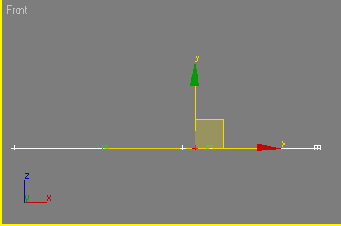

Рис. 9.40. Выделите вершину

6. Щелкните по кнопке Break в свитке Geometry. Вершина преобразуется в две новые. Теперь вы можете переместить одну из них, чтобы отделить ее от другой (рис. 9.41).

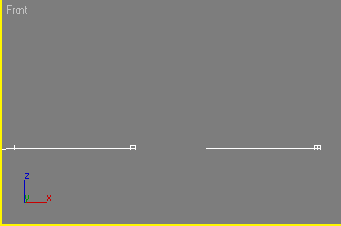

Рис. 9.41. После того как сплайн разбит, можно развести вершины
