Масштабирование вершин


Масштабирование вершин обычно применяется для их перемещения ближе или дальше друг от друга.

1. Выделите одну или несколько вершин.

2. Дополнительно: примените плавное выделение к близлежащим вершинам.

3. Если вы используете один из модификаторов модификаторов группы Select , примените к объекту модификатор XForm .

4. Выберите систему координат и ось ограничения, если хотите использовать неравномерное масштабирование или сплющивание.

5. Дополнительно: блокируйте выделение, нажав пробел или щелкнув по кнопке

.

6. Измените масштаб выделения с помощью кнопки

.

Вершины сблизятся или отдалятся друг от друга (рис. 8.34). Если вы использовали плавное выделение, то можете выгнуть стороны сетки вовнутрь или наружу (рис. 8.35).

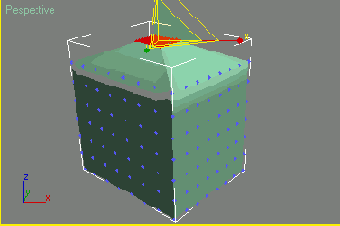

Рис. 8.34. Результат уменьшения масштаба вершин

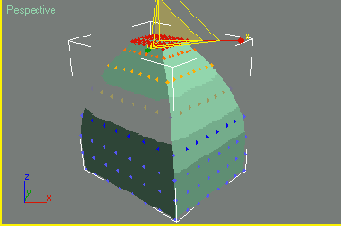

Рис. 8.35. Применение мягкого выделения и дополнительных сегментов усиливает эффект сужения

Чтобы изменить плотность вершин на поверхности сетки, выполните масштабирование одной вершины, используя плавное выделение (рис. 8.36).

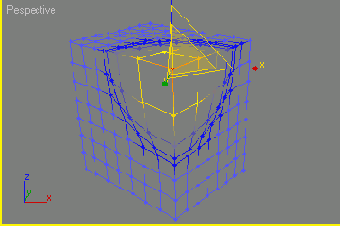

Рис. 8.36. В результате увеличения угловой вершины соседние вершины отодвигаются от угла
