Создание массива сетки


Массив сетки (grid array) представляет собой двумерный массив объектов, упорядоченных на плоскости в ряды и колонки.

1. Выделите объект.

2. Щелкнув по кнопке

на основной панели инструментов, выберите систему координат и центр трансформации.

3. Выберите инструмент

Array.

4. В группе Type of Object выберите тип клонирования.

5. В группе Array Dimensions выберите вариант 2D.

6. В поле ID Count (Количество в ряду) введите количество клонов для каждого ряда.

7. В поле 2D Count (Количество в колонке) введите количество клонов для каждой колонки.

8. В группе Array Transformation введите инкрементное или общее значение для каждой трансформации клонов. Для простой сетки, без поворота или масштабирования, просто введите значение Move в поле X, чтобы между колонками было некоторое расстояние (см. рис. 5.54).



Рис. 5.54. При этих параметрах колонны сетки переместятся на 30 единиц

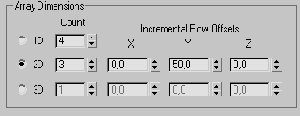

9. Введите в поле Y для команды 2D Incremental Row Offsets значение пространства между рядами (рис. 5.55).


Рис. 5.55. Если ввести значение отклонения по оси Y, ряды будут раздвинуты. Значения для трехмерного массива окрашены в серый цвет

10. Щелкните по кнопке ОК, чтобы создать массив. Появится массив сетки (рис. 5.56).

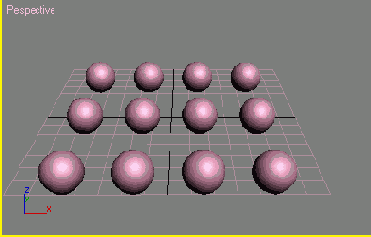

Рис. 5.56. Конечный массив сетки
