Системы координат и трансформации


Системы координат (systems of reference) отслеживают положение, ориентацию и масштабирование трансформируемых объектов. В главе 3 мы рассмотрели две системы координат: локальную, которая использует подвижные оси для определения пространства объекта (рис. 5.4), и глобальную, которая использует фиксированные оси для определения положения объекта в глобальном пространстве (рис. 5.5).

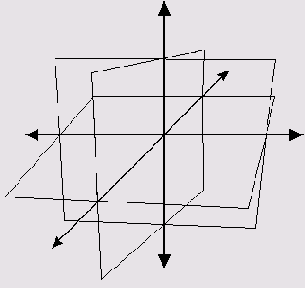

Рис. 5.4. Локальная система координат базируется на пространстве объекта


Рис. 5.5. Глобальная система координат базируется на глобальном пространстве

Третья система координат называется экранной и скрыта в просматриваемых сценах: это плоскость экрана монитора. Так как эта система ориентирована на зрителя, в ней легко разобраться: перемещение вверх и вниз по оси Y - это перемещение вверх и вниз относительно экрана; перемещение влево и вправо по оси X - в левую и правую часть экрана (рис. 5.6).



Рис. 5.6. Независимо от типа используемой системы координат оси X и Y лежат на сетке

3ds max комбинирует локальную, глобальную и экранную систему координат. Вы можете выбрать любую из них. Системой по умолчанию является View (Окно). Координаты окна используют координаты экрана в плоских ортогональных видах и глобальные координаты.— в объемных (трехмерных) видах, имеющих параллельную или сходящуюся перспективу. Во всех видах оси X и Y отмечены темной горизонтальной и вертикальной линией на сетке, а перпендикулярная ось Z направлена вверх и невидима для зрителя.

Системы координат, центры преобразования и ограничение по осям определяют выполнение преобразований. Каждый вариант «приклеивается» к выбранному типу трансформации до тех пор, пока вы не назначите новый.
