Параллелепипед


Способы создания параллелепипеда и пирамиды похожи. Сначала, применив метод «щелкнуть и перетащить», вы намечаете основание. Затем таким же образом определяете высоту и устанавливаете параметры плоскости.

1. В панели Create щелкните по кнопке Box (Параллелепипед). Развернется свиток параметров параллелепипеда (рис. 2.29).



Рис. 2.29 В свитке Box вводятся параметры длины, ширины и высоты

2. В окне проекции Perspective нажмите кнопку мыши и перетащите курсор по диагонали, чтобы построить основание параллелепипеда.

3. Когда установите нужную длину и ширину фигуры, отпустите кнопку мыши (рис. 2.30).

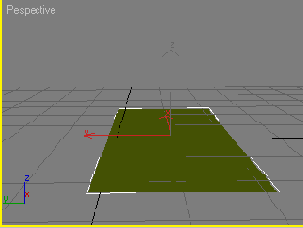

Рис. 2.30. Перетащите курсор для того, чтобы установить параметры длины и ширины

4. Не нажимая на кнопку мыши, переместите курсор вверх в окне проекции.

5. Щелкните мышью, чтобы установить параметр высоты (рис. 2.31).

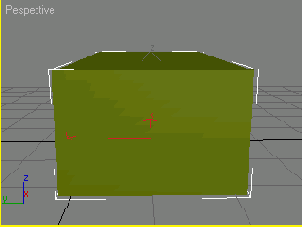

Рис. 2.31. Щелкните мышью, чтобы установить параметр высоты

Совет

Чтобы параллелепипед располагался под  сеткой, в пункте 4 переместите курсор вниз. Если хотите создать параллелепипед или  пирамиду с квадратным основанием, во время его построения удерживайте нажатой клавишу Ctrl. После первого щелчка кнопкой мыши будет установлен центр основания, а перемещение курсора вызовет равномерное увеличение основания во всех направлениях. Для того чтобы создать равносторонний  параллелепипед, выберите вариант Cube (Куб) в свитке Creation Method (Способ создания).

Цилиндр, конус и труба являются разными вариантами одного примитива. Каждая из этих фигур имеет радиус и высоту. Кроме того, конус и труба имеют второй радиус.
