Круговая волна


Шланг и волнообразное кольцо являются радиальными объектами со встроенными параметрами анимации. Полное описание этих параметров вы найдете в файлах помощи, доступных в стандартной поставке.

1. В панели Create выберите Ring Wave (Круговая волна). Раскроется свиток RingWave (рис. 2.75).


Рис. 2.75 Основными параметрами объекта Ringwave являются радиус и толщина кольца

2. В окне фронтальной проекции расположите курсор в точке, где будет находиться центр круговой волны, и перетащите его от этой точки (рис. 2.76).

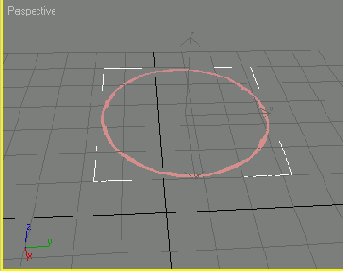

Рис. 2.76. Щелкните мышью и перетащите курсор, чтобы закрепить радиус

3. Отпустите кнопку мыши, чтобы закрепить первый радиус.

4. Перетащите курсор и щелкните мышью, чтобы закрепить второй радиус (рис. 2.77).

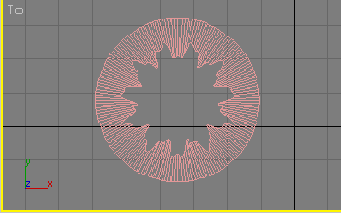

Рис. 2.77. Переместите курсор и щелкните мышью, чтобы установить толщину кольца

5. В свитке Parameters установите необходимое количество сторон круговой волны. Вы также можете назначить высоту всего объекта и настроить количество радиальных сегментов.

6. Щелкните по кнопке

Play Animation (Воспроизвести анимацию) в средствах управления анимацией, чтобы воспроизвести анимацию, определенную по умолчанию.

Внутреннее кольцо фигуры будет пульсировать.

Совет

Группа временных средств управления Q объектом Ringwave используется для управления анимацией круговой волны. Параметр No Growth (He расти) означает, что во время анимации радиус объекта не будет меняться. При использовании параметра Grow and Stay (Вырасти и сохранить размер) радиус кольца вырастет с нулевого значения до текущего. В поле Start Time вводится номер кадра, с которого кольцо начнет расти, а в поле Grow Time - номер кадра завершения роста. При включенном параметре Cyclic Growth (Циклический рост) кольцо, достигнув своих окончательных размеров, начнет расти снова, с нулевого радиуса.
